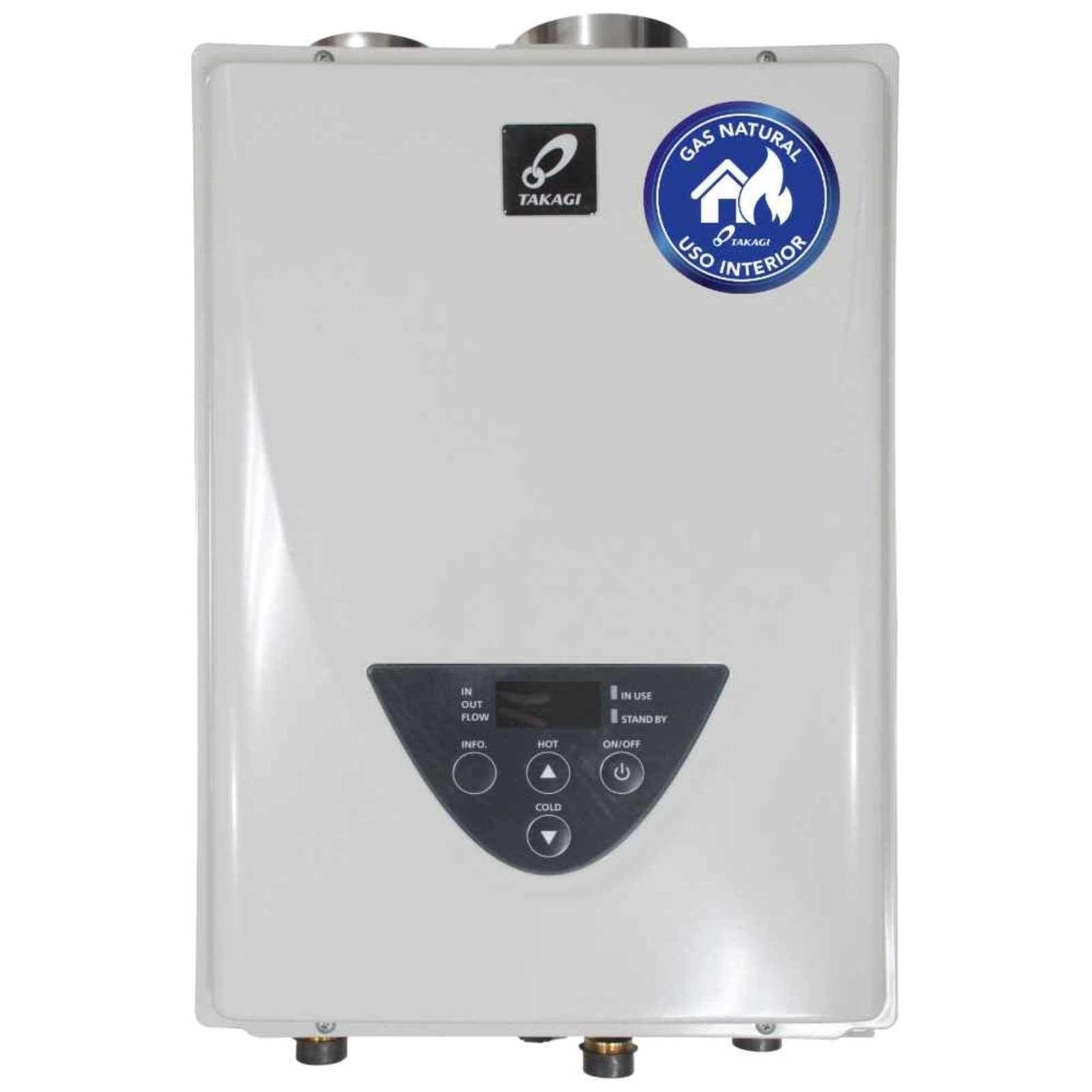

Calentador de agua de paso, marca TAKAGI, Serie: ALTA EFICIENCIA - ULTRA BAJA EMISIÓN NOx
Archivos Adjuntos
Ficha técnica
(1.21 MB)
Manual de instalación
(5.86 MB)
CERT-NOM200-TKGU38-IN-EN
(547.91 kB)
CERT-NOM003-TKGU38-IN-EN-2025
(381.49 kB)
| Características | Valor |
|---|---|
| Tipo de producto | Calentador de agua de paso |
| Marca | TAKAGI |
| Sectores de uso | Hogar, Comercio, Industria, Agricultura |
| Garantía | Intercambiador de calor en cobre: 10 años aplicación residencial, 5 años aplicación comercial. 5 años en todos los componentes. |
| Extensión de garantía | 1 año adicional si se instala junto con un filtro anti incrustante (antisarro). |
| Tipo de gas | Natural |
| Tipo de montaje | Vertical |
| Tipo de encendido | Electrónico (No necesita piloto) |
| Cantidad de calentadores en combo | Sistema Easy-link Hasta 4 equipos (sin accesorios) y hasta 20 equipos con accesorios (TKG-MULTI-UNIT) |
| Capacidad | 38 lpm |
| Número de regaderas a 10 lpm - Agua 21°C | 4 |
| Número de regaderas a 10 lpm - Agua 10°C | 2 |
| Flujo mínimo para encendido | 1.89 lpm (0.50 gpm) |
| Rango ajustable de la temperatura del agua a la salida | 38°C (100.4 °F) - 70°C (158 °F) |
| Flujo de operación mínimo | 1.51 lpm (0.4 gpm) |
| Flujo de operación máximo | 38 lpm (10 gpm) |
| Rango de presión de operación | 15 - 150 psi |
| Presión mínima para máximo flujo | 40 psi |
| Tipo de instalación | Vertical u horizontal |
| Entrada de gas consumo de gas máxima BTU/H | 199,000 |
| Presión de gas de entrada pulgadas de columna de agua mínima | 5 |
| Presión de gas de entrada pulgadas de columna de agua máxima | 10.5 |
| Dureza máxima del agua (Aplicación residencial) | 7 granos (120 ppm) |
| Dureza máxima del agua (Aplicación comercial) | 4 granos (70 ppm) |
| Factor de energía | 0.82 |
| Fases x voltaje de alimentación | 1 X 120 (monofásico) |
| Amperaje en operación | 1.02 A (82 W) |
| Amperaje en reposo | 0.07 A (3 W) |
| Amperaje de protección anti-congelamiento | 0.82 A (96 W) |
| Conexiones agua fría/caliente | 3/4" NPT (12.7 mm) |
| Conexión de gas | 3/4" NPT (19.05 mm) |
| Altura máxima de operación | 3,079 (Metros sobre el nivel del mar) |
| Toma de aire de combustión | 3" |
| Tipo de instalación | Interior |
| Dimensiones | 350 x 520 x 241 mm |
| Peso | 17.69 kg |
